岸吊移位安装——轮轨式同步行走运载技术
发布者： 时间：12/08/06项目说明：

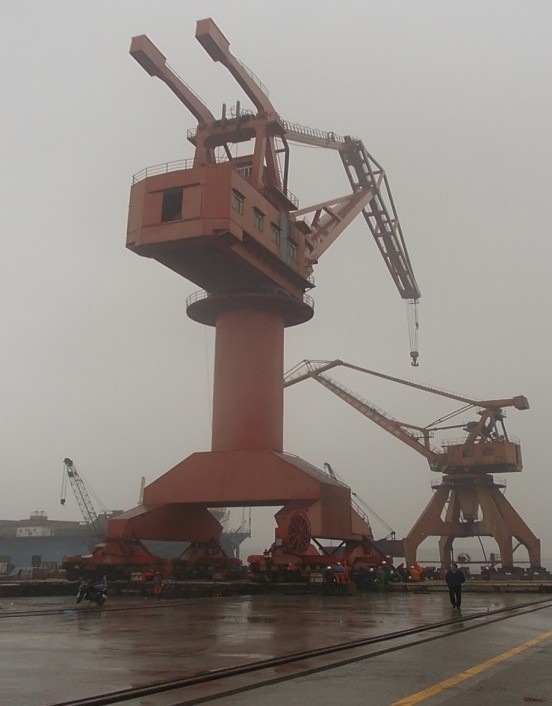

位于闵行某码头重达800T的岸吊，需进行安装移位600M，同时场地条件无法使用大型吊装设备。

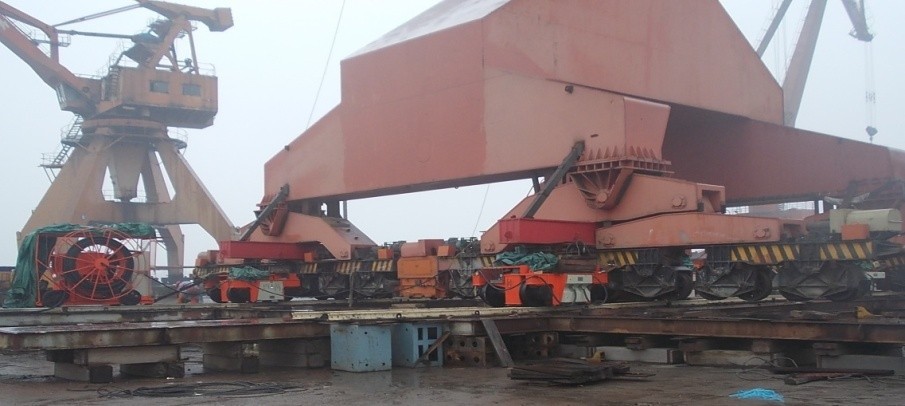

采用轮轨式搬运系统解决此问题。系统包括8台智能运载小车（单台承载能力为200T）、控制系统、 轮换式P50轨道。
应用技术特点：
1.智能同步承载控制：
由于设备运用了智能同步承载控制，降低了对构件本身结构的损伤，非常好的控制了大构件调平的精度，且带有失压保护功能，保证在搬运过程中的构件托举姿态的安全可靠。同时大大降低了轨道的高低不平度的要求，经济的解决了临时轨道铺设的施工技术难题。
2.同步驱动行走控制：
在搬运行进过程中，需要协调8台运载小车的行进速度，以保持构件在行走过程中的平顺安全。采用了同步驱动控制技术，运用传感器采集的运行数据，由可编程控制器进行运算控制行进速度。以保证多台小车的以一致的行进速度安全可靠的搬运构件。
设备组成：
200T智能运载小车 8台
中央控制系统 1套
200T智能运载小车 8台
中央控制系统 1套
|
技术规格表：
|
||
|
参数
|
规格
|
可选项
|
|
车架形式
|
箱架双轴四轮
|
|
|
单台额定载荷
|
200T
|
可选：载荷150T—300T
|
|
液压系统工作压力
|
200bar
|
|
|
承载油缸行程
|
250mm
|
可选：行程150—300mm
|
|
行走驱动方式
|
变频电驱
|
|
|
行走速度
|
3m/Min
|
|
|
运动轨迹
|
轨道直线
|
|
|
轨道型号
|
P50
|
|
|
轨距
|
1000mm
|
|
|
轮距
|
1300mm
|
|
|
轮径
|
650mm
|
|
|
控制方式
|
PLC总、分控结合
|
|
|
同步方式
|
力、位移、转速同步
|
|
|
总负载
|
200t X 8 =1600T
|
|
|
外形尺寸
|
2100X2000X1128
|
|
