修造船体平地移动轨道式智能船台小车——轮轨式同步行走运载技术
发布者： 时间：12/08/06项目说明：
针对在修造船过程中专门用于平地纵、横向移动船体或拼接合拢大型船段难题而开发的修造船设备——轨道式智能液压船台小车。该产品获得江南造船、中远船务、中工国际等单位一致好评。

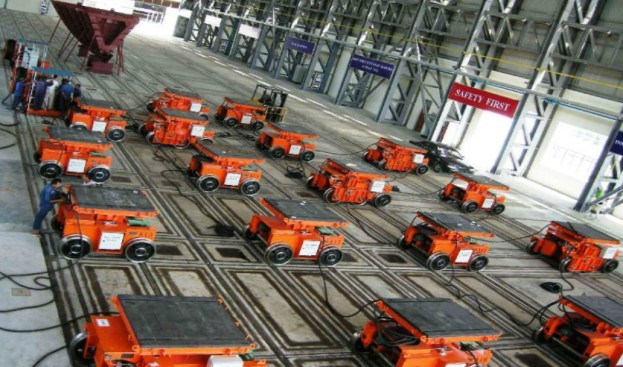

.jpg)

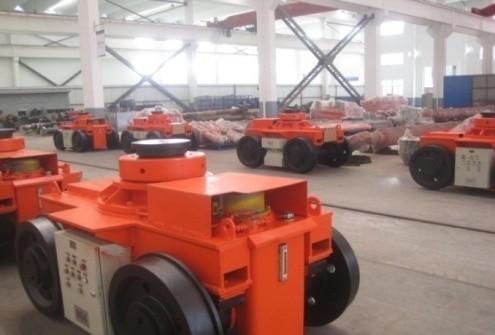

.jpg)
应用技术特点：
轨道式智能液压船台小车是基于现场总线技术的PLC集散控制系统的总体方案,将其分为液压承载控制单元、驱动行走控制单元两部分。
集电气、液压及机械系统为一体的自动化设备,通过计算机控制液压承载系统及驱动行走系统工作。具有同步顶升、自行走、同步行走、可转向（可选功能）等功能！
智能化的特性解决了国内常规船台小车的配置柔性不足、自动化程度低、人力劳动密集、操作复杂、缺少分布移动特性导致船体的焊接精度和拼装效率低等问题；设备优越的特性大幅提高了修造船效率、造船工艺水平以及安全性！
应用设备：
主动船台小车 8套（含液压、机械驱动）；
随动船台小车 8套；
中央控制系统 1套.
以上参数供客户参考，具体事宜可联系我司技术服务人员。 T：021-60498783
随动船台小车 8套；
中央控制系统 1套.
|
技术规格表：
|
|
|
|
参数
|
规格
|
可选项
|
|
车架形式
|
箱架双轴四轮
|
|
|
单台额定载荷
|
200T
|
可选：载荷150T—300T
|
|
液压系统工作压力
|
200bar
|
|
|
承载油缸行程
|
250mm
|
可选：行程150—300mm
|
|
行走驱动方式
|
电驱
|
|
|
行走速度
|
3m/Min
|
|
|
运动轨迹
|
轨道直线
|
可选：轨道转向
|
|
轨道型号
|
P50
|
|
|
轨距
|
1000mm
|
|
|
轮距
|
1300mm
|
|
|
轮径
|
650mm
|
根据可选调整
|
|
可扩展点数(n)
|
96
|
|
|
控制方式
|
PLC总、分控结合
|
|
|
同步方式
|
力、位移同步
|
|
|
总负载
|
200t X n
|
根据可选调整
|
|
外形尺寸
|
2100X2000X1128
|
根据可选调整
|
以上参数供客户参考，具体事宜可联系我司技术服务人员。 T：021-60498783
